お久しぶりです

お元気ですか？ｗ

最近ようやく冬っぽくなってきましたね

という事でひきこもりのDIY！

今回はUCOのキャンドルランタンを

オイルランタン化とリフレクター化しようという企画です




UCO　オイルインサート化とリフレクター化計画

ブログ、サボり過ぎて

やり方忘れましたｗ

キャンプもちょこちょこ行っているんですが

現場に行くと楽しすぎて

写真を撮り忘れる癖が…ｗ

ニューギアも着々と投入しているんで

それは後日UP予定です…ｗ



さて話を戻します


最近買ったUCO（ユーコ）キャンドルランタン




前々から買おうと思ってはいたものの

自分的にどうもこのキャンドルの

システムが気に入らなくて…




キャンドルはこれに合った形の

ものしか使えないし

吊り下げて使おうものなら

絶対ロウまみれになるのは確実


純正や他社のオイルインサートも考えましたが…







うーん…

金額や材質の問題もあり却下ｗ


どうしようか夜な夜な調べていると

オイルインサートを自作している方が結構いらっしゃるので

それを参考に自分も作ってみる事にしました

※追記※2016/12/16
下記は事前に部品合わせ行い作成しています
各部品により微妙な寸法の違いで
合わなくなる事がありますので
作成される場合は事前に各部品が合う事を
確認して頂き自己責任でお願いします

まずは構造の理解からｗ




ロウソクを燃やして短くなったら

バネで押し上げる仕組みみたいです


んでこれが問題の専用のロウソクとケース




ロウも石膏あたりで型取れば量産出来そう…ｗ

じゃなくて目的はこのロウソクサイズの小瓶を探すことｗ


という事で各社の栄養剤などの合いそうな小瓶を

手当たり次第に検証…

んでようやく見つけたのがこちら

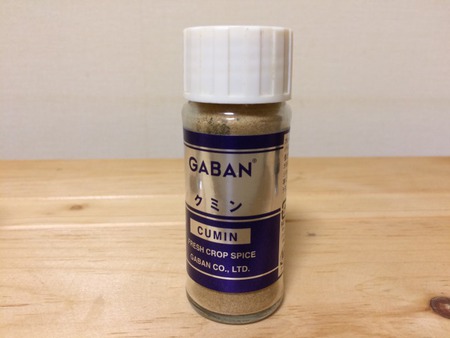

GABANのスパイス入れ（蓋がネジ式の方）


蓋をはずしケースに入れた様子










これは久しぶりに感動しました

瓶の直径といい、ケツのツライチ感といい…

まさにシンデレラフィット！ｗ

※追記※2016/12/16
同様の瓶でも物により寸法公差があるようで
かなりきついものもありました
実際に合わせ使用されることを推奨します


そして純正の蓋が使えなくなったので

金属製の蓋を装着




リポビタンDの蓋







自分的には合格点な組み合わせ！

これでベースは揃いました

蓋をそのまま使ってもいいんですが

一応塗装を削りました

※追記※2016/12/16
2つ目を作ったところ、リポDの蓋は
ものによって？ネジ部のピッチが若干異なる事が判明
（1つ目がすんなり入ったのはなぜだろう…）
塗装を落とし薄くなる前に一度瓶にはめて
ピッチを広げるようにするといいと思います
はまらない場合は入り口を広げるといいみたいです




普通ならここで蓋に穴を開けて

ランタンの芯通せば出来上がり！

としたいところですが…

実際試したところ

火の形が安定しないし、見た目がイマイチ…ｗ




という事で更なる課題

芯の取り付けをどうするか…ですｗ

ここが一番苦労しましたｗ


ネットで見ていると

ナットやパイプを加工されている感じですね

自分は出来るだけ無加工でスッキリした部品が

よかったのでホムセンやネットを徘徊していると

丁度いいのを見つけ早速購入




ボルト（M6）とランタン用の芯！

…ただのボルトじゃん？ｗ

いいえ、違いますｗ




これは貫通穴開きボルトと言って

ネジの中心に穴が開いているので

ここに芯を通して使えます

まさに理想のボルト！（特殊ネジなのでちょっと高かったですｗ）


無事部品も手に入れたので

早速組み込み開始


ボルトに合わせて蓋の穴と

横に小さい穴を開けました




なぜ小さい穴を開けたかというと

芯を通しただけの点灯の時に

火の熱で密閉状態に近い瓶の内圧が上がり

消した後、その圧と一緒にオイルが外に出ようとしたのか

わかりませんが瓶がオイルでビチャビチャになっていましたｗ

自分の憶測ですが内圧を逃がす為の対策ですｗ


んで使う部品を用意




貫通ネジに芯を通して




蓋に固定




瓶に付けて完成




早速セットして点灯




うん！いい感じ！

今回やったインサート部は殆ど見えませんがｗ

火もキレイに安定してるし

消した後のオイル漏れも無いようです

これでインサート化完了！



…ですがもう一つ作りたいものがｗ


それはUCOフラットリフレクター




光を集めより明るくする？アイテム

自分は見た目で欲しいなって思っただけですが…ｗ

今回は本家の形状を真似させて頂きました

まず用意したのはアルミの板（本家はステンレスかな？）




加工のしやすさと安さでアルミにしましたｗ

これをコンパスカッターで

丸く何回も傷を付けドーナツ状に切り出し




次にこれを真ん中で切り

2枚になった板を固定する用の穴あけ







ランタンの持ち手が通る部分も切って




バリ取りしてボルトで固定して

出来上がり




本体に取り付け点灯するとこんな感じ







確かにリフレクターつけると

光が反射して結構明るいです


これで自分が求めるDIYがやっと完了です

というか記事が長過ぎて

2つに分けてもよかったかな…ｗ

まぁ、細かい事は気にせず行きましょうｗ


さて次は何を作ろうかなー




おわり
